Defnydd Cynnyrch

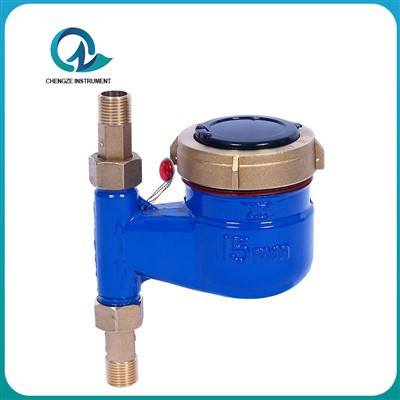

Defnyddir y mesurydd i fesur cyfanswm y dŵr yfed sy'n llifo trwy bibell ddŵr tap. Dim ond ar gyfer dŵr glân sy'n llifo i un cyfeiriad y mae'n addas.
Nodweddion Strwythurol Ac Egwyddor Weithio
Ar ôl i'r dŵr lifo i'r mesurydd dŵr, mae'n mynd i mewn i'r mecanwaith mesur trwy dyllau mewnfa isaf y tai impeller, gan yrru cylchdro'r impeller. Yna mae'r dŵr yn mynd allan trwy dyllau allfa uchaf y cwt impeller. Mae cyflymder y impeller mewn cyfrannedd union â chyfradd llif y dŵr. Mae cylchdro'r impeller yn cael ei drosglwyddo trwy gêr lleihau i'r mecanwaith dangosydd, sy'n cofnodi cyfanswm y dŵr sydd wedi llifo trwy'r mesurydd. Mae rhifydd y mesurydd dŵr hwn yn cael ei drochi yn y dŵr mesuredig, a elwir yn fesurydd dŵr math cylchdro. Yr uned fesur sylfaenol ar gyfer y mesurydd dŵr hwn yw M3.
Mae'r cydrannau wedi'u gwneud o ddeunyddiau o ansawdd uchel a thriniaeth gwrthsefyll cyrydiad, gyda manteision mesur cywir, cynnal a chadw gwydn a chyfleus.
Cyflwr Gwasanaeth
Lefel tymheredd: gellir addasu dŵr oer 30 gradd, dŵr poeth 0-90 gradd
Gradd pwysau: MAP10
Gradd colli pwysau: AP63
Lefel sensitifrwydd llif i fyny'r afon: U10
Lefel sensitifrwydd llif i lawr yr afon: D5
Ymyl Gwall
A) Arwynebedd isel (Q1WQ
B) Arwynebedd uchel (Q1WQWQ1) Y gwall mwyaf a ganiateir yw ±2%
Cromlin Gwall Llif
Lluniad Dimensiwn Amlinellol
Maint A Phwysau'r Mesurydd Dŵr Llorweddol
|
Caliber enwol |
Hyd (mm) |
Lled (mm) |
Uchder (mm) |
Cysylltwch yr edafedd |
Pwysau |
||
|
(DN) |
L |
L1 |
B |
H |
d |
D |
(Kg) |
|
15 |
258 |
165 |
96 |
106 |
R1/2 |
G3/4B |
1.6 |
|
20 |
299 |
195 |
96 |
107 |
R3/4 |
G1 B |
2.1 |
|
25 |
345 |
225 |
101 |
114 |
R1 |
G11/4B |
2.6 |
|
32 |
354 |
230 |
101 |
114 |
R11/4 |
G11/2B |
2.6 |
|
40 |
373 |
245 |
124 |
152 |
R11/2 |
G2B |
4.5 |
|
50 |
373 |
280 |
165 |
178 |
R2 |
G21/2B |
16.5 |
Ystod Llif Mesurydd Dŵr Llorweddol
|
Diamedr enwol (mm) |
Dosbarth cywirdeb |
Llif gorlwytho Q₄ |
Llif cyffredin C₃ |
Llif terfyn C₂ |
Isafswm llif Q₁ |
|
m³/h |
|||||
|
LXS-DN15E |
Lefel 2 |
3.215 |
2.500 |
0.040 |
0.025 |
|
LXS-DN20E |
Lefel 2 |
5.000 |
4.000 |
0.064 |
0.040 |
|
LXS-DN25E |
Lefel 2 |
7.875 |
6.300 |
0.100 |
0.063 |
|
LXS-DN32E |
Lefel 2 |
12.50 |
10.00 |
0.160 |
0.100 |
|
LXS-DN40E |
Lefel 2 |
20.00 |
16.00 |
0.256 |
0.160 |
|
LXS-DN50E |
Lefel 2 |
31.25 |
25.00 |
0.400 |
0.250 |
